Aufstellung und elektrischer Anschluss von Kühlgeräten
 |
 |
|---|---|

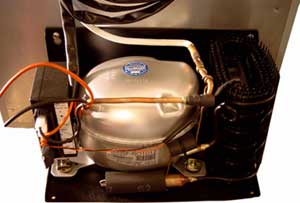

Separates Kühlaggregat, welches im Auskieferungszustand an dem Kühlschrank befestigt wurde. Das Aggregat kann jedoch in einiger Entfernung von Kühlschrank aufgestellt werden. Sehr gut zu erkennen ist der Aggregatbefestigungswinkel. |

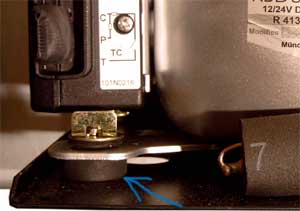

Nahaufnahme eines Teiles des Kühlaggregates mit Befestigungswinkel. Einer der 4 Gummifüße auf denen der Kompressor steht, ist im Bild zur besseren Erkennbarkeit mit einem Pfeil markiert. |
Aufstellung und Montage von Kühlgeräten
Aufstellen des Kühlgerätes: |
Wählen Sie einen trockenen, gut belüfteten Platz. Es sollten keine Wärmequellen in der Nähe sein. Bei eingebauten Kühlgeräten sollten Sie für eine ausreichende Belüftung sorgen, da sich der Verflüssiger (Kondensator) während des Betriebs erwärmt. Geräte mit Aussenhautverflüssiger dürfen nicht eingebaut werden. Geräte mit reiner Wasserkühlung müssen am Wasserkreislauf angeschlossen sein. Für den Betrieb von Kühlgeräten im Mittelmeerraum und in der Karibik gibt es alternativ die Wasserkühlung. |
|---|---|
Befestigung des Kühlgerätes: |
In Fahrzeugen müssen die Geräte so befestigt oder fixiert werden, dass sie die auftretenden Beschleunigungs- und Lastwechselkräfte aushalten und sich nicht verschieben. Sie können den Kühlschrank durch die Seitenwände der Einbaunische hindurch mit Blechschrauben befestigen, die in die Aussenhaut geschraubt werden. Falls dies nicht möglich ist, können Sie ein Aluminium- oder Kunststoffwinkelprofil auf die Aussenhaut schrauben und dieses als Einbaurahmen von vorne verschrauben. Kühlgeräte mit Aussenhautverflüssiger dürfen weder eingebaut noch angebohrt werden, da der Kondensator beschädigt werden könnte und so das Kältemittel ausläuft, was zu einem Totalschaden führt. |
Kühlaggregat montieren: |
Bei Kühlschränken mit separatem Kühlaggregat befestigen Sie das Aggregat so, dass es sich nicht verschieben kann oder umfällt. In Fahrzeugen muss der Kompressor waagrecht montiert werden, so dass er auf den vier Gummifüssen steht. Zur Befestigung an der Wand empfehlen wir einen Aggregatsbefestigungswinkel, mit dem das Aggregat auch leicht an die Rückwand des Kühlschrankes montiert werden kann . Bei richtig montierten Kühlaggregaten garantieren wir bei einer kurzfristigen Neigung von bis zu 30° eine einwandfreie Funktion. Wenn das Kühlaggregat über längere Zeit gekippt wird, z. B. bei gekippten LKW Kabinen, bei liegendem Transport oder Kunstflug, muss es ausgeschaltet werden (Ausnahmen: Geräte mit Kissmann CFM Kompressor). Liegend montierte Kühlaggregate haben eine ungenügende Ölschmierung, was zu Schäden an Lager und Kolben führt. |
Montage des Verdampfers bei separaten Kühlaggregaten: |
Montieren Sie den Verdampfer so, dass zwischen der Kühlschrankinnenwand und dem Verdampfer ca. 1 cm Abstand besteht, damit die Luft zirkulieren kann. Wenn die Verdampferzuleitung zu lang ist, können Sie einen Teil des Rohres hinter dem Verdampfer und/ oder ausserhalb des Kühlraumes aufrollen. |
Kälteleitungen mit Schnellkupplungen: |
Die Schnellkupplungen werden geschlossen oder getrennt geliefert. Geschlossene Schnellkupplungen können Sie trennen. Verschliessen Sie die Kupplungen mit der Schutzkappe. Wenn Sie Schnellkupplungen trennen müssen, sollten Sie diese innerhalb von 24 Stunden wieder zusammenkuppeln ( Ausnahme Kissmann Trennschnellkupplung). Um getrennte Kupplungen zusammenzuschliessen, reinigen Sie die Kupplung von Staub und entfernen erst dann die Schutzkappe. Sie können Staubpartikel auch wegblasen. Die Kupplungen müssen trocken sein. Schrauben Sie nun die Kupplungen von Hand zusammen. Ziehen Sie dann die Verschraubung mit drei passenden Gabelschlüsseln nach, bis Sie einen Widerstand spüren. Merken Sie sich diese Stellung und ziehen Sie nochmals eine Vierteldrehung an. Kontern Sie die Gegenkupplung, damit die angelötete Kälteleitung nicht abgedreht wird. |
Montage des Thermostates: |
Der mechanische Thermostat kann mit Gehäuse und Einstellknopf innerhalb oder ausserhalb des Kühlbehälters montiert werden. Befestigen Sie die Fühlerleitung am Verdampfer, entweder mit den ersten 5 cm unter die bestehende Klemmplatte oder mit einem wärmeleitenden Alu-Klebeband. Schliessen Sie die elektrischen Steuerkabel mit den Klemmen C und T an die Steuerelektronik an. Elektronische Thermostate messen die Raumtemperatur und nicht die Plattentemperatur des Verdampfers und können deshalb einfach in den Kühlschrank gehängt werden |
Stromversorgung
Spannungsabfall in der Stromversorgung vermeiden!
| Stromversorgung : |
In einem 12-Volt-Netz verursacht ein Spannungsabfall von 1 Volt einen Leistungsverlust von fast 10%; der Stromverbrauch steigt. Um solche Probleme in der Stromversorgung zu vermeiden, müssen Geräte mit Niederspannung (zum Beispiel die Kühlschränke/ Kühlboxen mit 12 oder 24 Volt) sehr sorgfältig angeschlossen werden. |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Zuleitung: |
Der Kabelquerschnitt in mm 2 muss der Kabellänge in Metern entsprechen. Beispiel: Die Distanz von der Batterie zum Hauptschalter beträgt 1 Meter, vom Hauptschalter zum Verteiltableau sind es 2 Meter und von dort zum Kühlschrank weitere 4 Meter. Das ergibt eine Kabellänge von 7 Metern, obwohl der Kühlschrank direkt neben der Batterie steht. So empfehlen wir ein Kabel mit einer Querschnittfläche von 7 mm 2 . Da dies keine handelsübliche Grösse ist (es gibt nur 2,5/4/6/10/16/25/35/50/70/95-mm 2 -Kabel) empfehlen wir ein 10 mm 2 -Kabel. . | ||||||||||
| Stecker: |
Verzichten Sie wenn möglich auf Steckerverbindungen und schliessen Sie die Kabel mit Schraubklemmen an. Falls Sie trotzdem Stecker benötigen, sollten diese für den fünffachen Betriebsstrom ausgelegt sein. Am besten eignen sich Industrie-Gleichstromstecker. 230- Volt-Stecker sind verboten, um Verwechslungen und Fehlanschlüsse zu vermeiden |
||||||||||
| Wie entsteht ein Spannungsabfall?: |
Der Spannungsabfall im Kabel entsteht durch den Widerstand, den jedes Kabel hat. Ein dünnes und langes Kabel hat einen grösseren Widerstand und damit einen grösseren Spannungsabfall als ein dickes, kurzes Kabel. Es ist gleich wie mit einem Wasserschlauch, durch einen dicken Schlauch geht mehr Wasser als durch einen dünnen. | ||||||||||
| Spannungsabfall messen: |
Den Spannungsabfall in einem Kabel kann man messen. Messen Sie mit einem Voltmessgerät für Gleichspannung an den Plus- und Minusklemmen der Steuerelektronik des Kompressors folgende Werte:
Ziehen Sie nun den Wert 2 vom Wert 1 ab. Das Resultat ist der Spannungsabfall in Volt.
Wenn der Spannungsabfall mehr als 0.5 Volt beträgt, ist die Zuleitung zum Kompressor zu schwach. In diesem Fall müssen Sie
|
||||||||||
Alle Angaben ohne Gewähr
.
